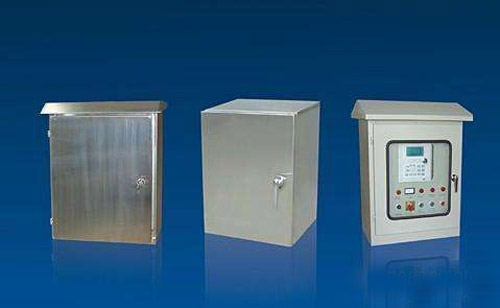

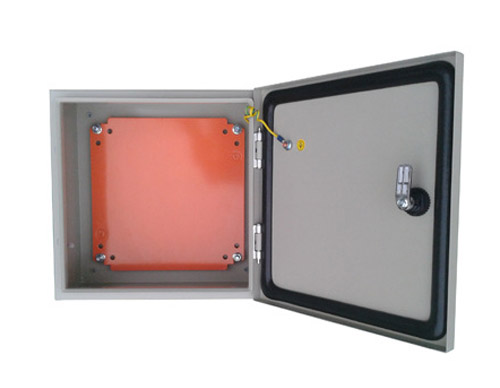

JXF綜合配電箱由箱體、塑料外殼式斷路器、小型斷路器、聚氯乙烯絕緣導線、銅母排、N排、PE排、絕緣子、電能表等組成；箱體分為左右兩部分，左部分為進線室，右部分為出線室和計量室。箱體采用冷軋鋼板焊接而成，操作面能遮擋所有帶電部件,操作面的防護等級為IP20C。外殼防護等級為IP30。主開關出線排位于主塑料外殼式斷路器出線端下方，分支斷路器的線全部接好后分相并入主開關出線排。主開關進出線排、N排、PE排表面鍍錫處理。主開關進線方式為上進線。
